Как сделать опалубку армопояса? Армопояс – это металлическое сооружение, изготавливаемое своими руками из арматуры. Его предназначение – повышение прочности несущих стен и сохранение целостности при воздействиях природных условий и во время движения грунта. При строительстве дома монтируется несколько таких поясов. Опалубка для армопояса укладывается с целью создания несущих стен или перекрытий. Она заливается бетоном до полного застывания.
Изготовление съемной конструкции своими руками
Преимуществом такой опалубки является простота монтажа, минимальное количество необходимых материалов и инструментов, небольшие финансовые расходы и легкость демонтажа. Для распалубки потребуется удалить крепежи и снять доски после застывания бетона. В дальнейшем их можно снова собрать и сделать опалубку для другого строения.
Принцип создания конструкции для армопояса не отличается от технологии устройства опалубки для фундамента или оконных проемов.
Конструкция для дома из газобетона
По описанной выше схеме можно сделать опалубку своими руками для дома любого типа. Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качественному соединению крыши к каркасу здания. В доме из газобетона он крепится при помощи доборных блоков или опалубки. Первый вариант более легкий, но затратный. Дешевле сделать своими руками деревянную конструкцию. Правильно соорудить ее помогает инструкция:
Схема разрез армопояса в опалубке для газоблока
Если опалубка своими руками устанавливается с целью крепления крыши, то перед заливкой бетона устанавливаются шпильки, предназначенные для крепления перекрытий. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.
Правильно сделать опалубку для армопояса для дома из газобетона помогут специалисты при возникновении трудностей. Перед работой рекомендуется сделать расчеты для предотвращения ошибок и покупки нужного количества строительных материалов.
Нюансы при работе с деревянной конструкцией
Устройство опалубки из деревянных досок требует грамотного подхода. При неправильной установке конструкции появляется риск поломки и разрыва досок под воздействием бетонного раствора. Чтобы сделать работу своими руками правильно, необходимо учитывать несколько нюансов:
https://youtube.com/watch?v=bHlYFtLeLN4%3Fcontrols%3D0
Опалубка для каркаса из арматуры изготавливается самостоятельно без применения дорогостоящих материалов и специальной техники. Но только грамотно организованная и проведенная работа гарантирует создание надежной и прочной конструкции. Если в процессе сборки возникли трудности, рекомендуется получить консультацию профессионалов для предотвращения серьезных ошибок, способных повлечь за собой разрушение сооружения.
Классическая арматурная сетка
Применение в работе кладочной сетки из арматуры с целью армирования газобетона всегда актуально, поскольку такой вариант является базовым. Суть его заключается в прорезании небольших канавок (болгаркой или штроборезом) в определённых местах некоторых блоков, где будет закрепляться арматурная решётка.
Укрепляющую сетку нужно брать шириной в 4,7–6,2 мм. В ней поперечные и продольные волокна должны прочно скрепляться друг с другом заранее сваркой или проволочными связками. Эти места скрепления будут ориентиром для расчёта мест прохождения канавок в блочных элементах. Чем крупнее квадраты в решётке, тем меньше необходимо прорезать канавок. Однако, увлекаться слишком маленькими или крупными размерами ячеек не стоит – это не всегда удобно и зачастую неуместно.
В процессе размещения сетки, связочные места нужно плотно располагать в канавках и замуровывать подготовленной заранее качественной бетонной массой. Все выступающие излишки раствора шпателем сравниваются с блочной поверхностью.
Подсказка! Канавки можно вырезать непосредственно между блоками при условии возможности осуществления таких действий со стороны шовной разметки!
Пояс из кирпича под перекрытие
Использование плит для межэтажных и чердачных перекрытий требует создания разгрузочного армированного пояса. Газобетонные блоки могут выдержать вес плит перекрытия, но при изменении вектора приложенной силы, возможно их растрескивание и разрушение.
Пояс устраивается по периметру несущих наружных стен здания. В строениях, имеющих средние несущие стены, пояс из кирпича возводится и по ним, — этим армопояс под перекрытия отличается от аналогичной конструкции под мауэрлат. Внутренние несущие стены из газобетона могут испытывать нагрузки, поэтому по ним также устраивается жёсткая армированная прослойка. Армопояс в этом случае выступает как сдерживающий буфер, равномерно распределяющий нагрузки от давления плит на всю площадь их опоры, тем самым исключая продавливание несущих стен.
Прослойка из полнотелого кирпича выполняется под любые плиты перекрытия, какими бы лёгкими они не были. Исключение – деревянное перекрытие. В этом случае пояс не возводится, а укладываются лишь подложки под несущие балки.
Основные этапы работ
Кладка армопояса из кирпича по газобетону выполняется в следующем порядке:
По верхнему ряду газобетонных блоков на всю длину пояса нарезаются две параллельные штробы на глубину 8-10 мм. В них закладываются арматурные пруты. Сверху выкладывается пояс из кирпича
Это достаточно важное дополнительное усиление для стены, которым часто пренебрегают самостоятельные застройщики
Что же такое армопояс?
Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.
Технология установки
Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.
Создание опалубки и укладка арматуры
Первым этапом ведется сооружение опалубки. В зданиях из газобетонных блоков крайний ряд кладки производится из блоков в виде буквы U. Если таковых не имеется в распоряжении, то наружная часть опалубки создается из распиленных 100 мм блоков, а внутренняя – из досок. Монтаж производится при строгом соблюдении горизонтального уровня.
В опалубку закладывается каркас из арматуры. Его продольная часть формируется из 4 прутьев арматуры с диаметром от 12 мм. Поперечные крепления делаются из прутов 8 мм диаметра при соблюдении шага не больше 25 см. В проекции каркас выглядит как квадрат или прямоугольник. Детали каркаса монтируются с нахлестом до 20 см. Места соединения соединяются вязальной проволокой. В растворе подобный армированный каркас существует как монолитный.
Укладка каркаса предусматривает соблюдение определенных правил:
Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то ее разопрет от тяжести бетона
Это можно выполнить различными методами:
Установка крепежных элементов для мауэрлата
После работ с опалубкой и укладки арматуры можно приступить к установке крепежа для мауэрлата. Рекомендуем использовать резьбовые шпильки. Удобно приобрести шпильки диаметра 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.
Установка шпилек производится с учетом:
Заливка цементным раствором
Главная особенность армированного основания под мауэрлат – его прочность. Достигнуть ее возможно только при заливке бетонного раствора за один раз.
Для создания бетонной смеси применяется бетон не меньше М200. Наилучшая смесь для залития пояса готовится по следующим пропорциям:
Так как для создания армопояса требуется сразу много смеси, то целесообразно использовать бетономешалку и специальный насос для подачи раствора. При отсутствии оборудования потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.
Монтаж мауэрлата
Снятие опалубки с армопояса возможно как только бетон достаточно затвердеет, а к монтажу на конструкцию мауэрлата можно приступить не ранее, чем спустя 7-10 дней после залития армопояса.
Перед укладкой детали мауэрлата должны быть специальным образом подготовлены:
Укладке мауэрлата предшествует укрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется рубероид.
Варианты изготовления армопояса
Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.
https://youtube.com/watch?v=AqNHP2_b3yQ%3Ffeature%3Doembed
Использование готовых блоков
Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.
Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.
Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).
Использование доборных блоков
Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится заливка бетонного раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.
Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.
Вариант с односторонним доборным блоком
Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.
В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.
Применение двухсторонней опалубки
Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.
Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.
Армирующий пояс под мауэрлат
Устройство армопояса в доме из газобетона может выполняться под мауэрлат.
Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.
До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.
Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.
Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.
Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.
Основные задачи армопояса
Армопояс выполняет следующие функции:
В некоторых случаях устройство армопояса на одном из уровней или на всех уровнях не обязательно. В случае строительства хозпостройки или очень маленького дома с перекрытием деревянными прогонами и утепленным настилом армопояс не обязателен. Вместо устройства армопояса по всему контуру прогоны опирают на специальные газоблоки U-образной формы, с заполнением бетонной смесью и армированием. Для обеспечения общей устойчивости такой стене прогоны крепят анкерами, замоноличенными в бетонное заполнение газоблока в интервале 1,5-2,5 метров. На наружные стены из газоблоков (пеноблоков и др.) прогоны опирают, помещая их в «гнезда» в бетоне, закрыто или открыто.
Другой случай, когда в армопоясах нет необходимости, это строительство несущих стен из кирпича, камня, монолитного железобетона в съемной или несъемной опалубке.
Для перекрытий
Армопояс под монтаж межэтажных плит перекрытия выполняется по аналогии с кровельным поясом, но имеет некоторые особенности.
Линия жёсткости между этажей устраивается для надёжного монтажа перекрывающих конструкций. Это могут быть железобетонные либо облегчённые плиты, деревянные или другие щиты и настилы, – пояс необходим в любом варианте.
Расчёт армирования армопояса между этажами проводится в зависимости от вида и веса перекрытия. Для тяжёлых плит расчёт нагрузок обязателен.
Одним из основных параметров конструкции пояса считается площадь опирания плит перекрытия на бетонную ленту пояса, — чем она больше, тем надёжнее.
Минимальная ширина монолитного пояса для перекрытий – 20 см, высота – 15 см.
Армирование перемычек
Перемычки можно залить самостоятельно, а можно купить в готовом виде. Готовые газобетонные перемычки продаются различных размеров, как по длине, ширине и высоте. Более подробно про перемычки смотрите в нашей предыдущей статье, там полный обзор.
Рассмотрим варианты самостоятельного возведения перемычек с армированием. Самым популярным и простым способом создания перемычки является заливка бетона в готовые U-блоки.
Процесс выглядит следующим образом:
Подбор материала и расчет параметров
При выборе материала нужно обратить внимание на структуру дерева, отсутствие искривлений и целостность поверхности. Изделия должны быть без сучков, трещин и следов биологического воздействия. Влажность приобретаемой древесины должна быть не выше 8%
Влажность приобретаемой древесины должна быть не выше 8%.
Мауэрлат изготавливают из деревянного прямоугольного профиля размером:
На выбор сечения бруса влияют следующие факторы:
Толщина мауэрлата должна соответствовать рекомендуемым нагрузкам — превышение веса изделия повлияет на несущую способность фундамента.
Размеры деревянных брусьев.
Расчет массы используемого бруса производится следующим образом:
Длина профиля должна быть такой, чтобы количество соединений на одной стороне здания было минимальным. Стандартный размер выпускаемого материала — 3-6 м, поэтому для расстояния в 8 м нужно приобретать 2 сегмента по 6 м.
При выборе высоты профиля необходимо учитывать, что соединение стропил с мауэрлатом производится путем врубки, при этом используется 50% его действительного размера.
Пенобетонная поверхность
Перед тем как устанавливать перекрытие, нужно установить армпояс на пеноблок. Армпояс – это железобетонная лента, высотой от 10 до 30 см, предназначенная для равномерного распределения веса и нагрузки перекрытий на стены.
Это и называется избавление от точечных нагрузок. К тому же он повышает надежность кладки из пеноблоков, способствует предотвращению расколов.
На фото – армированный пояс в пенобетонных блоках с прослойкой утеплителя
Такие стены, как и любые другие, нуждаются во внешней отделке.
Здесь прекрасно подойдет:
https://youtube.com/watch?v=YBuR-1—LOg%3Ffeature%3Doembed
Для чего нужен?
Этот элемент предназначен для усиления стеновых конструкций, на которые могут оказываться различные неблагоприятные деформирующие воздействия:
Армопояс (другое название – сейсмопояс) принимает неравномерное распределение нагрузок на себя, тем самым уберегая конструкцию от разрушения.
Дело в том, что бетон намного более устойчив к сжимающим нагрузкам, чем газосиликатные блоки, а встроенная арматура помогает предотвратить разрушение при растягивающем нагружении.
Благодаря тандему этих двух материалов, сейсмопояс при строительстве дома из газобетона может выдержать гораздо большие нагрузки, чем нормативные.
Армопояс создает необходимое ребро жесткости в газосиликатной конструкции и предотвращает ее разрушение.
Устройство армопояса газобетонного дома обязательно по нескольким значительным причинам:
Мауэрлат – деревянный брус или бревно, используемый как основание для стропил и осуществления необходимой связи между несущей стеной и стропильной системой.
Главным требованием, предъявляемым к качеству сейсмопояса является его неразрывность. Она обеспечивается при непрерывной круговой заливке этого монолитного железобетонного участка.
Узнаем, как сделать армопояс. Необходимо еще до начала работ произвести точный расчет его размеров. Ширина пояса должна быть равна ширине стены, на которой он устраивается. Высота — от 18 сантиметров. Наибольшую значимость имеет высота.
Устраивать армированный пояс можно несколькими способами. Порядок работ такой:
По большому счёту технология ничем не отличается от процесса сооружения оконных перемычек.
Армирование пеноблоков вблизи проёмов
Укрепление пеноблочной кладки способом армирования вдоль проёмов для окон и дверей нуждается в соблюдении особой аккуратности и предельной точности. Также не обойтись без приложения больших физических усилий, поскольку используемая в сетке проволока обладает максимальной прочностью и жёсткостью (в идеале).
Эта вариантная разновидность армирования является самой затратной по времени, так как требуется тщательная подборка необходимой формы проволоки. Кроме этого, много усилий прикладывается во время манипуляций с армирующими элементами из-за высокого уровня жёсткости материала.
Для укрепления пенобоков по краевым участкам проёмов (под двери и окна) следует подбирать арматуру с диаметральной толщиной примерно 4,8 мм. Обязательно нужно брать в расчёт, что углублённые в канавки прутья должны с идеальной ровностью заливаться бетоном. В результате весь комплекс не должен превышать в толщине 12,0 мм, поскольку планируются последующие утеплительные мероприятия на проёмах с целью создания качественной теплоизоляции.
Очень удобно использовать в работе с оконными и дверными проёмами специальную арматуру для углов, которая способна укрепить краевые пеноблоки и обеспечить создание более чётких, ровных углов.
Рекомендация! Перед осуществлением монтажа нужно удостовериться в правильном соответствии всех размеров арматурной сетки, иначе обрезка выступающих фрагментов займёт много времени и может повлечь смещение всей сетки!
Создание с использованием опалубки
Опалубка для армопояса представляет собой каркас из деревянных составляющих. Он делается из обрезок досок, которые скреплены между собой по внешней стороне. Когда выполняется полная сборка опалубки, нижняя часть закрепляется саморезами к стене, а верхняя при помощи поперечных досочных стяжек с промежутками от 1,8 до 2 метров. Стяжка требуется для того, чтобы придать надежности конструкции, в противном же случае при заливке бетона она может быть раздавлена или деформирована.
Инструменты и материалы
Заранее перед началом возведения конструкции постарайтесь побеспокоиться о покупке всех требуемых строительных материалов:
Технология сооружения
Процесс подразумевает выполнение работ в несколько шагов:
Как видите, всего 6 шагов и армопояс готов.
Армирование выполняется из арматурных прутьев с диаметром от 0,8 до 1,2 см. Процесс заключается в следующем:
Вязка арматурных прутьев должна быть выполнена на самой опалубке. В готовом виде каркас из арматуры достаточно тяжелый. При выполнении раздельной сборки конструкции ее будет сложно поднять и уж тем более разместить. Между каркасом и газобетонными блоками армированного пояса советуем прокладывать слой кирпича или камня.
Заливка бетона
При покупке сухой бетонной смеси обращайте внимание на маркировку, так как она должна быть не ниже, чем М200. Если же в магазине нет такой продукции, ее можно сделать самостоятельно в домашних условиях, если купить другие компоненты и смешать их в правильной пропорции:. Если же в магазине нет такой продукции, ее можно сделать самостоятельно в домашних условиях, если купить другие компоненты и смешать их в правильной пропорции:
Чтобы плотность состава была выше, можно заменить щебень на гравий. После того, как сухие элементы будут перемешаны, следует начать добавлять немного воды порциями, причем ее количество должно быть 20% от общей массы смеси.
В технологии заливки бетоном есть определенные нормы работ, которые следует выполнять для того, чтобы получить желаемый функциональный результат:
https://youtube.com/watch?v=cdN2urR3Bzs%3Ffeature%3Doembed
https://youtube.com/watch?v=4S1uXLlO2kQ%3Ffeature%3Doembed
https://youtube.com/watch?v=xmoPsh97MpY%3Ffeature%3Doembed
https://youtube.com/watch?v=9AXvcN4pBSs%3Ffeature%3Doembed
Наиболее предпочтительным применять бетонный раствор М-200 и более прочный, а арматурные стержни Ф=12 мм. С их помощью монтируют каркас и скрепляют поперечными стержнями Ф=6 мм.
Основа складывается из верхнего и нижнего рядков с проемом 150 мм, которые размещают в общей плоскости, с шагом примерно 100 мм. Арматура состыковывается внахлест на 25 см, фиксируется вязальной проволокой. Ее же используют при соединении поперечных элементов.
Для бетонных вариантов арматурный пояс по проекту может выполняться однослойным, без монтажа объемного каркаса, а только путем вязки продольных арматур с поперечными. В областях поворотов либо изменениях стенового контура они укладываются внахлест и соединяются в местах перехода.
Кирпичный вариант армопояса выполняется в виде сплошной кирпичной кладки, укрепленной продольными арматурными стержнями либо армосеткой. Понятно, что он менее надежен ,чем бетонный монолит, но подобное проектное решение во многих случаях себя оправдывает.
Предпочтительнее кирпичный армируюшщий пояс выполнять высотой до 7 рядов и шириной равной стене из газобетона. Армирование кладки выполняют в каждом шве, укладывают горизонтально железную сетку 40х40 мм либо жесткую стальную проволоку более 5 мм. Кладка кирпича выполняется по обычной стеновой схеме со смещением шва на треть кирпича и тычковой схемой перевязки в 3‐м ряду.
Если такой кирпичный пояс для газобетонных стен будет использоваться для установки мауэрлата, в кладку замуровывают вертикально штыри Ф=16 мм через 1 м.
Характеристики пенобетона
В строительстве стен из пеноблоков существует своя уникальная технология, для которой применяется особая строительная смесь.
Они прекрасно выдерживают нагрузки, создаваемые водой, могут удерживать немалый вес, и при этом скорость их кладки настолько высока, что превосходит даже монолитное строительство. Установка стен из пеноблоков проходит в среднем на 30 % быстрее, чем заливка равноценных литьем, и на 50 % быстрее кирпича.
Изготовление пеноблоков происходит по простой схеме: 1 часть цемента, по 3 части песка, воды и пенообразователя, сколько возьмет. Именно благодаря точному расчету пенообразователя масса пенобетона настолько низкая – 1 м3 весит всего до 300 кг, тогда как кирпич будет весить 1700. Пористость внутри пены обеспечивает повышенную теплоизоляцию стен, но неравномерность пор слегка снижает прочностные показатели. Тут прослеживается явное преимущество газобетона, который выдерживает нагрузки в 3,5 раза выше, но не может служить наружным слоем при строительстве, т. к. его защита от воды практически нулевая. Есть у пены и один существенный минус – нельзя забывать про армопояс, т. к. если под перекрытием ничего не армируется, то дом из пеноблоков может серьезно повести.
Есть у пенобетона одно отличительное качество – это необходимость установки армопояса между каждым этажом.
В строительстве стен из пеноблоков существует своя уникальная технология, для которой применяется особая строительная смесь. Строительная смесь – это специальный клей для пенобетона, который наносится толщиной 3 мм. Цена его значительно превосходит раствор, но и теплоизоляция намного выше. Единственный недостаток у такого клея – это его непереносимость влаги, но она компенсируется обыкновенным цементным раствором, который можно сделать самостоятельно.
Усиление основания кладки
Периметр основания кладки воспринимает массу стены, перекрытия, кровли и нуждается в усилении. Производя работы по армированию основания пеноблочного здания, соблюдайте следующие рекомендации:
Конструкция, назначение и материалы
По ГОСТ 6727-80 кладочная сетка производится из проволоки диаметром 3-6 мм. Ее основное назначение – армирование кирпичной кладки. Это особый технологический прием, который позволяет обеспечить стенам прочность и стойкость к разрушению, предотвратить чрезмерную усадку и деформации. В результате удается увеличить срок эксплуатации здания и дольше обходиться без его ремонта.
Важно: сетка задерживает кладочный раствор, препятствуя его проникновению в пустоты строительного материала. Это очень важно для обеспечения нужного уровня теплоизоляции

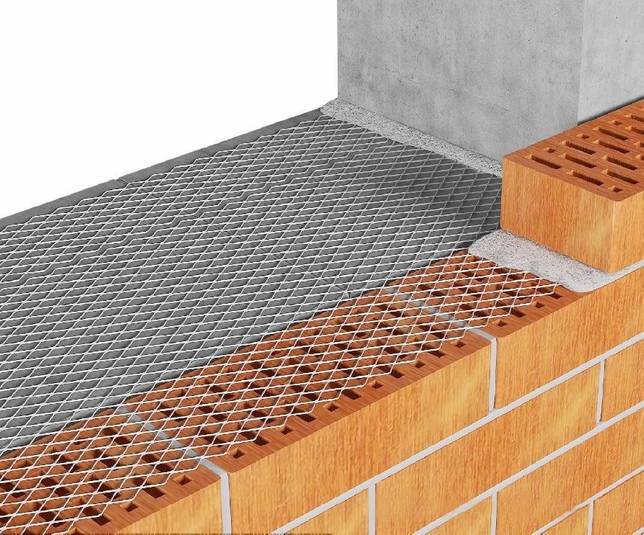

Укладка сетки на кирпичную кладку
В каких случаях применение кладочной сетки обязательно
Обратите внимание: механической прочности газобетона недостаточно, поэтому при отсутствии сетки очень высока вероятность появления в кладке трещин
Процент армирования кирпичной кладки
В каких местах обязательно используют кладочную сетку
Кладочная сетка для отмостки используется в тех же целях – для придания прочности и долговечности конструкции. Еще материал позволяет продлить срок службы фундамента здания.
Вертикальное армирование кирпичных стен
Укрепление проемов
Армирование пеноблоков в зонах оконных и дверных проемов производится с особой тщательностью, так как участки воспринимают значительные усилия. Технология выполнения работ предусматривает два возможных варианта армирования проемов:
https://youtube.com/watch?v=T5IpNyY133k%3Ffeature%3Doembed
В частных жилых домах из блочных материалов, чтобы создать дополнительную защиту от смещения и деформации несущих стен и конструктивных элементов, предусмотрено возведение армопояса.
Подобная железобетонная конструкция сооружается по периметру дома.
Она позволяет уменьшить и перераспределить напряжение на стенки и фундамент, появляющиеся в результате сейсмической активности, влияния ветра, нагрузок от внутренних конструкционных элементов дома. Но чтобы правильно сделать подобный узел строения, понадобится смонтировать надежную опалубку.
Устройство опалубки
Она обычно состоит из щитов, изготовленных из дерева или фанеры, нужных, чтобы придать бетону необходимые габариты и форму.
Бывает вертикальной — колонны и опоры — и горизонтальной. Для изготовления армопояса нужна горизонтальная опалубка.
Основные требования к подобной конструкции такие:
Возводя здание, армирующий пояс делают несколько раз. Это число зависит от того, сколько этажей в доме, каков материал стенок и перекрытий. Основной, несущий армопояс заливается на стадии возведения фундамента. От того, насколько качественно он сделан, зависит безопасность строения.
Второй пояс устанавливается на блоки фундамента под плиты перекрытия либо цоколя. Дальше армопояс монтируют поэтажно до самой кровли, укладывая над ними плиты перекрытия.
Монтировать опалубочную конструкцию необходимо сразу по периметру заливки пояса. Если такая возможность отсутствует, то сначала выставляют ее на углы и места соединения стен. Для получения более гладкой поверхности, щиты покрывают полиэтиленом.
Выбор материала
Прежде чем смонтировать опалубку под армопояс, нужно подобрать подходящий материал. Это может быть:
От используемого материала зависит вариант закрепления на стене. Опалубочные элементы для армирующего пояса чаще изготавливают из оструганной обрезной доски толщиной не меньше 25 мм и шириной 150–200 мм.
Применение более широких досок нецелесообразно, от влажности они деформируются, и армопояс получится неровным. Доски монтируются в щиты, нижний из которых именуется палубой.
Высота армопояса
Высота типового армопояса равняется 300 мм, а его ширина соответствует толщине стенки либо плиты фундамента. Для сборки опалубки нужно запастись строганой доской.
Гвозди забивают с внутренней стороны, прошивая доски насквозь, и загибают с другой стороны. Щиты соединяют брусками или обрезками досок.
Крепление деревянной опалубки
Экономичную временную конструкцию можно собрать из досок, применяя такой технологический метод:
Требуемая жесткость придается опалубке вертикально набитыми обрезками досок. Они крепятся с внешней стороны через каждые 700 мм. Надо установить между параллельными щитами стяжки из проволоки с шагом 80–100 см, чтобы давление бетона не выдавило деревянные заслоны.
Завершающая часть установки — проверка качества монтажа. Удостоверьтесь, что конструкция имеет достаточную крепость, позволяющую не развалиться под давлением бетонного раствора. Проверьте вертикальность боковин, чтобы армопояс не вышел кривым.
Осмотрите форму конструкции на предмет наличия щелей, это поможет предупредить протекание бетона.
Небольшие щели закрываются паклей или монтажной пеной, те, что больше 10 мм шириной забиваются накладной рейкой.
Опалубка армопояса закрепляется на стене из кирпича либо пеноблока с помощью метизов длиной 9–10 см. В боковине и стенке с шагом 70–100 см просверливаются отверстия, в которые устанавливаются дюбеля, потом щиты саморезами плотно прижимаются к стенке.
Использование гвоздей не рекомендовано, поскольку при их вбивании конструкция может сдвинуться, что нарушит крепость фиксирования к стене.
Установка на блоках фундамента несколько сложнее. Ширина подобного блока 600 мм, бетонного раствора потребуется намного больше, чем на стеновом армопоясе. Изготавливают такую конструкцию из доски толщиной 35–40 мм. Закрепить ее следует по-другому. Боковины стягиваются друг с другом с помощью шпилек и гаек сквозь просверленные в щитах отверстия.
На шпильки одеваются обрезки труб длиной по ширине опалубки. Подойдут любые, главное, чтобы шпилька без проблем продвигалась внутри.
Шпилька с трубой служит опорой и нижним крепежом щитов. Верх крепится брусками. После схватывания бетона опалубку снимают. Сначала убирают верхние, а потом нижние фиксаторы, и демонтируют щиты. Шпильки аккуратно достают из труб. Потом трубы заделываются раствором или запениваются полиуретановой пеной.
Если нет шпилек, их можно заменить деревянными брусками, устанавливаемыми внутри опалубки и закрепляемыми к щитам саморезами. После демонтажа бруски остаются в бетоне.
Установка несъемной опалубки
Самый легкий вариант самостоятельного сооружения армопояса. Использование готовых блоков позволяет быстро создать конструкцию из бетона.
Применение пенополистирольных блоков помогает избавиться от мостиков холода, непременно появляющихся в незащищенном железобетонном поясе.
Блоки опалубки производятся разных габаритов и форм, что способствует быстрому и легкому монтажу армопояса необходимого размера. Для простоты на них установлены пазо-шиповые замки, это еще больше упрощает работу.
Изготовление арматурного каркаса
Дальнейшее обустройство армопояса состоит в укладывании арматурного каркаса. Для армирования используют стальные прутки сечением от 8 мм. Их скрепляют друг с другом проволокой и укладывают в форму в горизонтальном положении.
Через каждые 50 см прутки крепят кольцом из мягкой стальной проволоки.
Бетон в опалубку могут подавать с лотка миксера либо сразу от бетононасоса. В последнем случае предлагается более качественная смесь с присаживающими добавками. Но такой вариант стоит дороже.
Можно сэкономить и изготовить желоб, по которому будет подаваться бетон самостоятельно. Либо использовать колокол. Он заполняется цементным раствором, затем, на нужном месте раскрывается сливное отверстие, и смесь переходит в опалубку. Ее необходимо как следует разровнять.
Во время заливки из бетонной смеси необходимо удалять воздушные пузыри — они ускоряют разрушение конструкции.
Обычно это делают с помощью глубинных вибраторов. Если установлена несъемная опалубка, их использование нежелательно.
Боковины съемной опалубки снимают спустя пару дней, а палубу — на три дня позже, чтобы бетон лучше схватился. Чистую и просушенную конструкцию можно использовать по новой.
Как выполнить заливку армопояса из разных материалов своими руками?
Армированный пояс, или как его еще называют – армопояс, это железобетонный слой, укладываемый вдоль внешних стен строения на протяжении всего периметра.
Он необходим для повышения прочности несущих конструкций, а также для сохранения их целостности, армопояс помогает защитить строение от сдвига и проседания грунта.
Армированный пояс всегда делают замкнутым, он не должен прерываться, иначе теряется вся его суть.
Чтобы самостоятельно возвести такой элемент укрепления здания, рекомендуется узнать, какие материалы используются, а также ознакомиться с пошаговой инструкцией.
Какие материалы нужны?
Наиболее часто для возведения армированного пояса используют различные блоки и монолитный бетон. Чтобы самостоятельно изготовить армопояс, необходимо подготовить такие материалы:
Если армопояс будет изготовлен из бетонных блоков, то изначально приобретается именно этот материал. Для такой конструкции можно использовать газобетонные блоки, пенобетон, газосиликатные блоки и другие.
Важно! Чтобы армировать блоки, в них делают штробы, в которые потом вставляют арматурные прутья.
Для изготовления раствора, если будет применяться монолитный бетон, используют щебень, песок и цемент. Щебень должен иметь фракцию от 10 до 40 мм, больше не нужно.
Если же взять материал меньшей фракции, то от него будет исходить много пыли, что помешает нормальному замесу. Песок нужно приобретать такой, в котором содержится как можно меньше глины.
Цемент лучше брать марки М400 – это придаст бетону хорошую крепость. Важно обратить внимание на сроки годности цемента, он должен быть свежим.
Чтобы получить качественный бетон, хранить цемент разрешается не более 2 месяцев.
Вода должна быть обязательно чистой без примеси ила и других вкраплений, комнатной температуры.
Обрезные доски, ОСБ-плиты и саморезы будут использованы для сборки опалубки, куда потом будет заливаться армопояс из монолитного бетона. Прутья арматуры должны иметь диаметр 12-14 мм, проволоку лучше покупать диаметром 6 мм. Вместо мягкой проволоки можно использовать мягкие стяжки.
